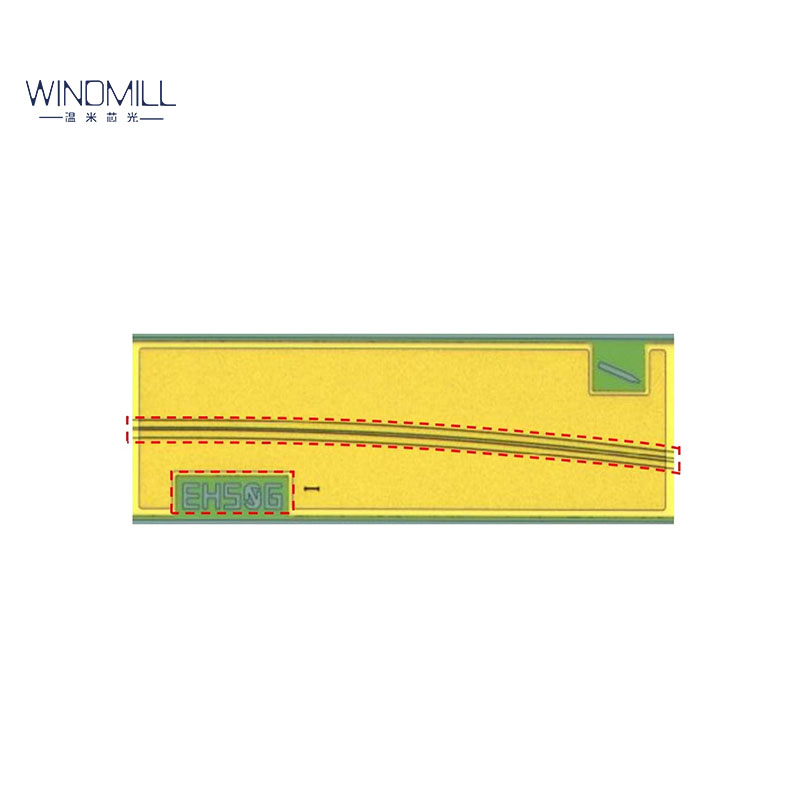

温米芯光® 1310nm/1550nm超发光二极管芯片是基于量子阱外延层生长技术及高可靠性脊波导结构的高性能产品，具有高输出光功率及低光谱波纹噪声等特点。
芯片尺寸1000μm*350μm*100μm。
绝对最大额定值
|
参数 |
符号 |
条件 |
最小值 |
最大值 |
单位 |
|
储存温度 |
Tst |
|
-40 |
100 |
℃ |
|
工作温度 |
Top |
|
-25 |
85 |
℃ |
|
激光正向电流 (CW) |
I |
CW |
- |
500 |
mA |
|
激光反向电压 |
Vr |
|
- |
2 |
V |
|
静电回充 |
ESD |
|
500 |
|
V |
主要性能参数
|
参数 |
符号 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
放大自激发辐射功率 |
PASE |
I=300Ma, CW |
36 |
40 |
|
mW |
|
增益波动 |
δG |
I=100Ma,
CW |
|
1 |
|
dB |
|
法线/角平面光束夹角 |
|
|
|
21.5 |
|
deg |
|
工作电压 |
Vf |
I=300Ma,
CW |
|
1.6 |
1.8 |
V |
|
串联电阻 |
Rs |
I=300Ma, CW |
|
1.0 |
|
Ohm |
|
中心波长 |
λ |
I=100Ma,
CW |
|
1306 1550 |
|
nm |
|
波长/温度 系数 |
λ |
I=100Ma,
CW, 25℃~52℃ |
|
0.59 |
|
nm/℃ |
|
远场 |
θ∥ |
I=100Ma,
CW |
|
17 |
|
deg |
|
θ⊥ |
|
21 |
|
deg |
说明：除特别标明外，所有数据测试温度25℃
建议粘合条件
|
过程 |
建议条件 |
|
|
芯片键合 |
焊料 |
AuSn |
|
温度 |
320~350℃ |
|
|
持续时间 |
至多5s |
|
|
压力 |
12gf |
|
|
工作环境 |
N2 气流 |
|
|
引线键合 |
金线 |
|
|
球焊 |
||
|
引线直径 |
20μm |
|
|
重量 |
20~25g |
|
|
温度 |
140~160℃ |
|
